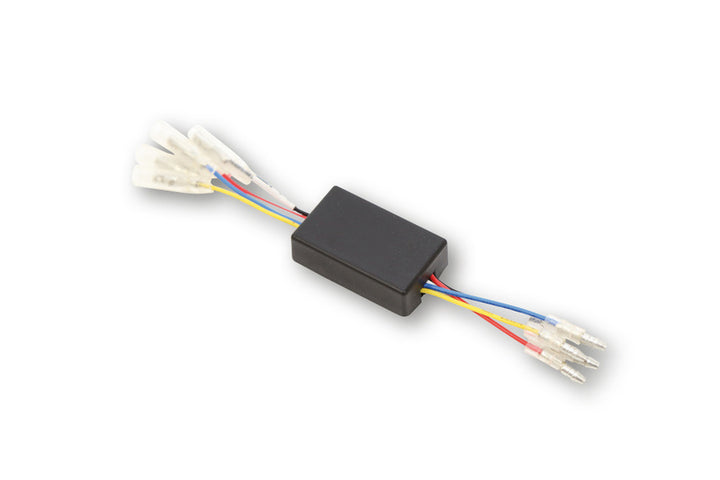

Boîte de commande Highsider CB1 DRL - Commutation de la lumière de la lumière de jour 208-108

Boîte de commande d'éclairage de la journée pour les véhicules sans interrupteur d'éclairage

En installant la boîte de commande DRL CB1 est le circuit correct entre le voyant de jour et l'éclairage avant sur le véhicule donné. Selon les règlements, les feux de jour doivent être connectés de manière à s'éteindre automatiquement lorsque les phares principaux sont allumés. Étant donné que le phare principal est toujours allumé dans les véhicules Watout un interrupteur d'éclairage, la fonction de lumière de la journée ne serait pas correctement utilisable.

La boîte convient aux phares LED et conventionnels et est installé entre le phare principal avec une lumière de course diurne intégrée ou séparée et le système électrique du véhicule. La fonction du feu de stationnement qui est commutée via le verrouillage d'allumage lorsque le véhicule est stationné est entièrement fonctionnel.

Dimensions
Longueur: 48 mm
Largeur: 28 mm
Hauteur: 14 mm

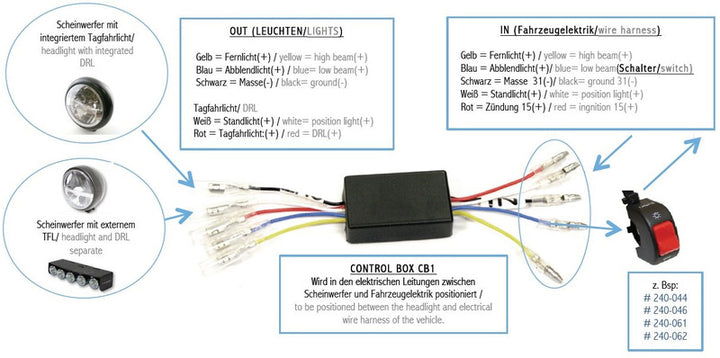

Emploi:
Dans (véhicule électrique):

• Jaune = faisceau routier (+)
• Blue = Bourse de basse (+) Interrupteur ON / OFF Entre
• Blanc = feux de stationnement (+)
• Rouge = allumage 15 (+)
• Noir = sol (-)

Out (phares)
Jaune = faisceau routier (+)
Bleu = Bourse (+)
Noir = sol (-)

Aux feux de jour:
Blanc = lumière de stationnement (+)
Rouge = lumière de course de jour (+)

Accessoires en option:
Interrupteur d'éclairage sur

Note:
Un interrupteur ONT et OFF séparé pour la boîte de contrôle DRL est également requis (non inclus).
Le feu arrière arrière doit toujours rester allumé, c'est-à-dire réglé sur Ignition Plus.
